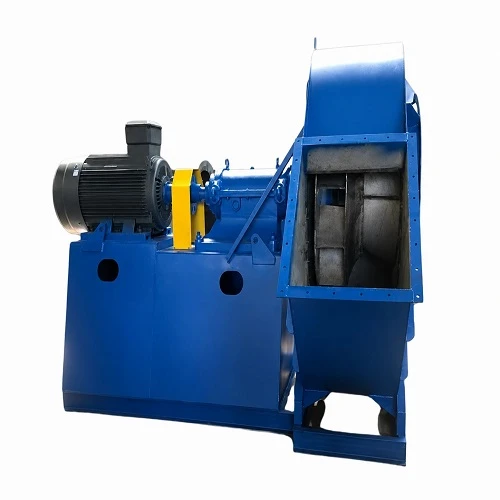

Išcentrinis stogo išmetimo ventiliatorius yra -atsparus oro sąlygoms, šalimais-montuojamas vėdinimo įrenginys, sukurtas iš komercinių ir pramoninių pastatų ištraukti didelius užteršto oro, šilumos ar drėgmės kiekius. Naudojant atgal-pasvirtą išcentrinį ratą, šis įrenginys pasižymi dideliu statiniu slėgiu, todėl tinka tiek tiesioginiam išleidimui, tiek dideliems kanalų važiavimams.

Galimos tiesioginės{0}}pavaros konfigūracijos, kurioms reikalinga minimali priežiūra, ir diržinės{1}}varos konfigūracijos, kad būtų galima reguliuoti oro srautą. Įrenginiai yra pagaminti iš sunkių-galvanizuoto plieno arba aliuminio korpusų, izoliuotų iš vidaus, kad būtų sumažintas vibracijos perdavimas į pastato konstrukciją. Sertifikuota pagal AMCA veikimo ir garso standartus bei UL 705 / UL 762 saugos sąrašus.

Pagrindinės savybės

Atgal{0}}pasviręs išcentrinis ratas:Ne{0}}perkraunantis aerodinaminis mentės dizainas palaiko stabilų oro srauto veikimą prieš kintantį sistemos statinį slėgį.

Vibracijos izoliacijos sistema:Stiprūs{0}}guminiai izoliatoriai atjungia variklio ir pavaros mazgą nuo pagrindo, slopindami mechanines harmonikas ir sumažindami garso lygį.

Tikslus{0}}subalansuotas besisukantis agregatas:Dinamiškai subalansuotas pagal ISO 1940 klasės G6.3 standartus, sumažinantis guolių susidėvėjimą ir pailginantis eksploatavimo laiką.

Atsparus oro sąlygoms aliuminis / cinkuotas gaubtas:Susuktas aliuminis arba sunkus{0}}galvanizuoto plieno viršutinis dangtelis su paukščių tinkleliu apsaugo nuo lietaus, sniego ir šiukšlių patekimo, o išmetamąsias dujas išleidžia aukštyn nuo stogo paviršiaus.

Nuimami prieigos skydai:Greitai{0}}atsegami skląsčiai suteikia tiesioginę techninės priežiūros prieigą prie variklio, diržo ir guolių nenuimant viso ventiliatoriaus korpuso nuo stogo bordiūro.

Techninės specifikacijos

Parametras	Specifikacijų diapazonas
Oro srauto talpa (CFM)	500 CFM iki 25 000 CFM
Statinio slėgio diapazonas	0 iki 2,5 colio wg (625 Pa)
Ratų skersmenys	Nuo 10 colių iki 48 colių
Variklio galia (AG)	1/4 AG iki 15 AG
Elektros tiekimas	115V / 230V (1Ph) arba 208-230/460V (3Ph), 50/60 Hz
Būsto medžiaga	Nuo 16 iki 18 dydžių cinkuoto plieno arba susukto aliuminio
Darbinė temperatūra	-20 laipsnių F iki 140 laipsnių F (nuo -29 laipsnių iki 60 laipsnių).

Konstravimo ir veikimo principas

[Ištraukiamo oro įsiurbimas]
[Atgal-pasviręs išcentrinis ratas] (varomas TEFC / ODP varikliu)
[Aukšto statinio slėgio oro pagreitis]
[Iškrovimas iš viršaus / šoninės sienelės per oro gaubtą]

Būsto surinkimas:Pagamintas iš korozijai -atsparaus cinkuoto plieno arba jūrinio- aliuminio, sujungtos konstrukciniu taškiniu-suvirinimu ir mechaninėmis tvirtinimo detalėmis, apsaugotomis nuo drėgmės patekimo.

Pavaros mechanizmas:Tiesioginės pavaros{0}}modeliai sujungia ratą tiesiai su variklio velenu. Diržos-pavaros modeliuose naudojami ketaus reguliuojami

Guoliai:Pagalvės blokų rutuliniai guoliai, skirti L10 eksploatavimo trukmei, viršijančiam 100 000 valandų maksimalios apkrovos sąlygomis.

Darbo principas:Sukant atgal{0}}pasvirusį išcentrinį ratą oras traukiamas aukštyn per stogo bortelį. Išcentrinė jėga pagreitina orą radialiai į išorę, greičio slėgį paverčia statiniu slėgiu ritininiame korpuse ir vertikaliai išleidžia orą per išleidimo dangtelį.

Programos

Gamybos gamyklos ir sandėliai:Pašalina įstrigusią šilumą, suvirinimo dūmus ir pramoninių procesų dujas iš didelių atvirų{0}}pakopų.

Komercinės virtuvės:Naudoja tepalo -vardines konfigūracijas (atitinka UL 705 / UL 762), kad pašalintų aukštos-temperatūros virimo garus.

Duomenų kambariai ir serverio patalpos:Užtikrina nuolatinį šilumos atmetimo išmetimą, kad išlaikytų stabilią aplinkos temperatūrą.

Švietimo ir instituciniai pastatai:Nepertraukiamai veikia mokyklų sporto salėse, persirengimo kambariuose ir laboratorijose, kad išlaikytų oro mainų laikymąsi.

Galimos parinktys

Varikliai:TEFC (visiškai uždaras ventiliatorius aušinamas) dulkėtoms aplinkoms; Sprogimui atsparūs -varikliai (I klasė, 1/2 skyrius), skirti pavojingiems garams ištraukti.

Dangos:Epoksidinis miltelinis dažymas, Heresite korozijai -atspari danga arba visiškai jūrinio-klasio pakrančių įrenginių apdorojimas.

Iškrovimo konfigūracijos:Upblast (standartinis tepalų / dūmų) ir Sidewall išleidimo parinktys.

Priedai:Gamykliniai-pagaminti stogo borteliai, įsilaužimo strypai, uždangos nuo paukščių, gravitacijos arba motorizuoti atbulinės eigos slopintuvai ir sumontuoti bei laidiniai atjungiamieji jungikliai.

Gamyba ir kokybės kontrolė

Metalo lakštų gamyba:Automatinis CNC pjovimas lazeriu ir CNC bokštelių perforavimas užtikrina korpuso komponentų matmenų nuokrypius +/-0,1 mm.

Suvirinimas ir surinkimas:Sertifikuotas konstrukcijų suvirinimas, atliktas laikantis AWS D1.1 standartų, taikomų įtempių{1}}guolių rėmų mazgams.

Balansavimo protokolas:Prieš galutinį surinkimą kiekvienam ventiliatoriaus ratui ir varikliui atliekamas standus dviejų{0}}plokštumų dinaminis balansavimas naudojant kompiuterinius balansavimo įrenginius.

Pabaigos--linijos testavimas:100 % pagamintų įrenginių atliekami automatiniai paleidimo{1}}bandymai esant vardinei įtampai, siekiant patikrinti stiprintuvo trauką, vibracijos amplitudės ribas ir RPM nuoseklumą prieš sudedant į dėžę.

DUK

Kl.: kuo skiriasi tiesioginės -pavaros ir diržo{1}}išcentriniai stogo išmetimo ventiliatoriai?

A: Tiesioginės pavaros{0}}ventiliatoriai sujungia variklį tiesiai prie sparnuotės, todėl nereikia atlikti diržo priežiūros ir sumažėja komponentų skaičius, idealiai tinka fiksuotoms CFM reikalavimams. Diržinės-ventiliatoriai naudoja reguliuojamus skriemulius, leidžiančius technikai keisti ventiliatoriaus greitį ir oro srautą vietoje-, kad atitiktų kintantį sistemos pasipriešinimą arba balansavimo reguliavimus.

Kl .: Kaip pasirinkti tinkamą stogo išmetimo ventiliatoriaus statinį slėgį?

A: Apskaičiuokite bendrą sistemos atsparumą susumavę slėgio kritimus kanalų, filtrų, atbulinės sklendės sklendėse ir stogo gaubtuose. Suderinkite šį bendrą statinį slėgį (matuojamas wg coliais) su ventiliatoriaus veikimo kreive, kad įsitikintumėte, jog įrenginys veikia stabilioje srityje be šuolių.

Kl.: Ar šie ventiliatoriai atitinka UL standartus, taikomus komerciniams virtuvės riebalų išmetimui?

A: Standartiniai modeliai yra sertifikuoti pagal UL 705 bendram oro judėjimui. Virtuvės riebalų išmetimui reikalinga mūsų UL 762 sertifikuota konfigūracija, kurioje yra riebalų surinkimo dėžės, nutekėjimo jungtys ir aukštoje -temperatūroje nuolatinio veikimo konstrukcija.

K: Koks stogo bordiūro aukštis reikalingas montavimui?

A: Standartiniai stogo bortai yra nuo 8 colių iki 12 colių aukščio, pagaminti iš izoliuoto cinkuoto plieno. Aukščio pasirinkimas priklauso nuo vietinių sniego apkrovos reikalavimų, stogo dangos izoliacijos storio ir vietinio statybos kodekso minimalių tarpų virš gatavo stogo membranos.

Kl.: Ar šiuos įrenginius galima integruoti į esamą pastato valdymo sistemą (BMS)?

A: Taip. Varikliai gali būti suporuoti su kintamo dažnio pavaromis (VFD), suderinamomis su 0-10 V arba 4–20 mA valdymo signalais iš pastatų automatikos sistemų, skirtų pagal poreikį valdomam vėdinimui.

K: Kokios garantijos sąlygos ir techniniai pateikimo duomenys pateikiami?

A. Visiems mechaniniams komponentams ir varikliams suteikiame standartinę 1- metų gamintojo garantiją. Užbaigti inžineriniai pristatymo paketai-, įskaitant sertifikuotus matmenų brėžinius, AMCA-varduotų ventiliatorių kreives, garso galios įvertinimus ir elektros duomenis, pateikiami per 24 valandas nuo užklausos patvirtinimo.

Prašyti kainos pasiūlymo

Toliau pateikite savo projekto reikalavimus, kad per vieną darbo dieną gautumėte oficialų techninį dokumentą, 2D/3D CAD/BIM failus ir apimties kainas.

Reikalingi parametrai:Tikslinis CFM, statinis slėgis (wg), įtampa / fazė, stogo bortelio dydis, kiekis.

Kontaktinis kanalas:Pateikite specifikacijas tiesiai į mūsų inžinerijos pardavimo skyrių arba užpildykite toliau pateiktą RFQ formą.
