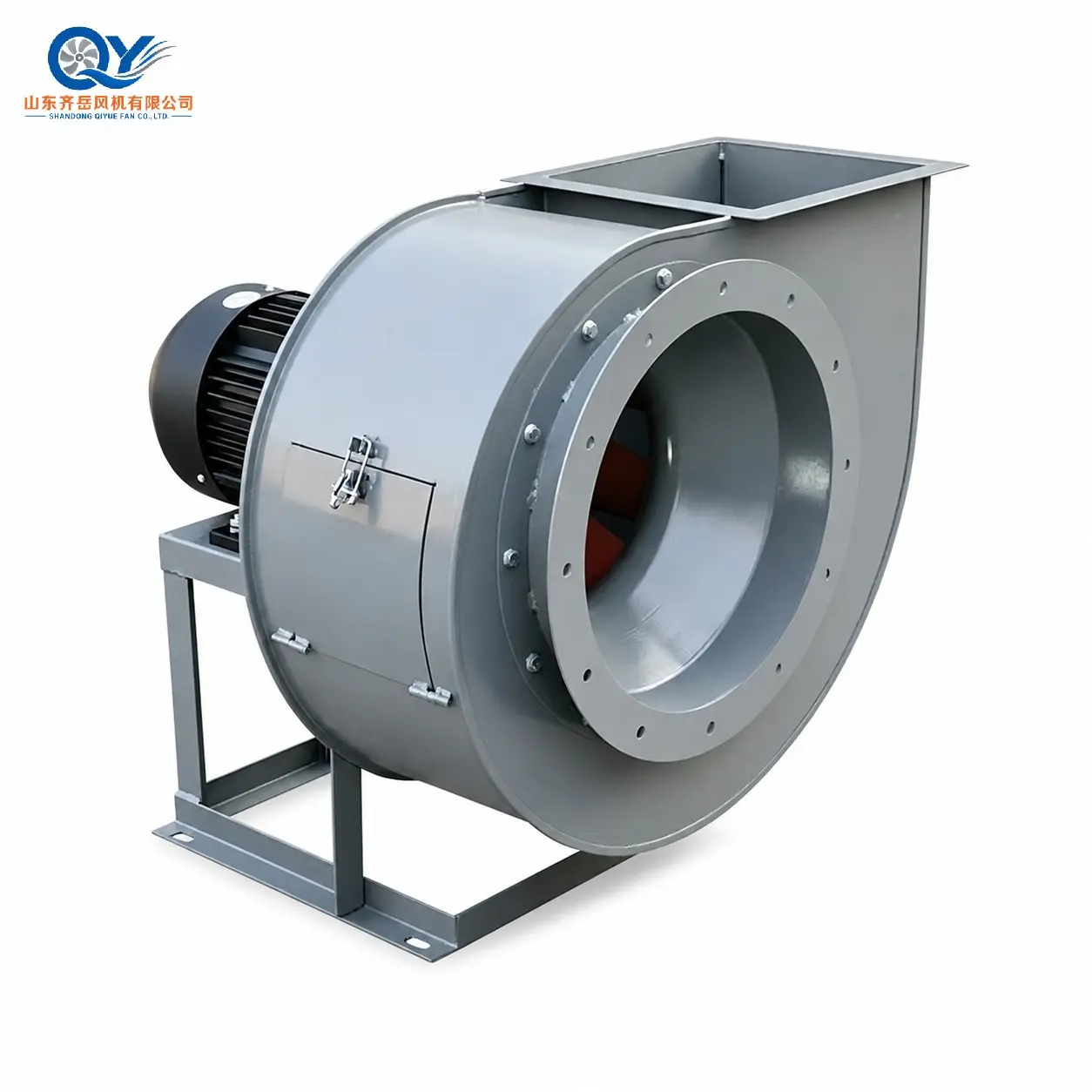

4-72 Išcentrinis vėdinimo ventiliatorius
Bendrosios paskirties-išcentrinis ventiliatorius, skirtas gamykliniam vėdinimui, dirbtuvių ištraukimui, įrangai-patalpų oro tiekimui ir įprastoms pramoninėms oro{2}}tvarkymo sistemoms.
Tinka švariam orui arba ne{0}}ėsdinančioms dujoms normaliomis-temperatūrinėmis vėdinimo sąlygomis. Modelis pasirenkamas atsižvelgiant į oro srautą, bendrą slėgį, greitį, pavaros išdėstymą, išleidimo kryptį ir montavimo erdvę.
Bendrosios paskirties išcentrinis ventiliatorius, skirtas įprastai pramoninei ventiliacijai
4-72 išcentrinis vėdinimo ventiliatorius skirtas oro tiekimui, ištraukiamajam vėdinimui, dirbtuvių oro mainams, įrangai-patalpų šilumos šalinimui ir bendram gamyklos vėdinimui. Jis pirmiausia parenkamas įprasto oro arba nekorozinių dujų tiekimui ten, kur reikalingas vidutinis slėgis ir stabilus oro srautas.
Galutinis modelis neturėtų būti pasirinktas vien pagal ventiliatoriaus numerį. Reikalingas oro srautas, bendras slėgis, darbinė temperatūra, vidutinė būklė, pavaros tipas, sukimosi kryptis, išleidimo kampas ir turima montavimo vieta turi būti patvirtinti prieš pateikiant pasiūlymą.
Kur tinka 4-72 ventiliatorius – ir kur ne
A-tipo, C-tipo ir D-tipo konfigūracijos
A-Įveskite Tiesioginį diską
Kompaktiška konstrukcija, kai sparnuotė sumontuota tiesiai ant variklio veleno. Paprastai naudojamas mažesniems dydžiams ir pritaikymams, kur prioritetas yra paprastas montavimas ir mažesnis plotas.
C-Įveskite diržinę pavarą
Ventiliatorius ir variklis yra sujungti per skriemulius ir diržus. Šis išdėstymas suteikia daugiau lankstumo nustatant greičio suderinimą ir variklio išdėstymą, kai reikia atskirti įrengimo išdėstymą.
D-Tipo sukabinimo pavara
Variklis ir ventiliatoriaus velenas yra sujungti mova. Jis tinka didesnėms talpoms ir reikmėms, kurioms reikalingas atskiras guolio korpusas ir tvirtesnis perdavimo mechanizmas.
4-72 A tipo nuorodos našumo lentelė
Žemiau pateiktos reikšmės yra preliminaraus pasirinkimo atskaitos duomenys. Galutinis veikimas, variklio galia ir išvadų išdėstymas turi būti patvirtinti pagal reikiamą darbo tašką ir faktinį sistemos pasipriešinimą.
| Modelis | Greitis r/min |
Bendras slėgis Pa |
Oro srautas m³/h |
Variklio galia kW |
Variklio modelis |
|---|---|---|---|---|---|
| 2.8A | 2900 | 606–994 | 1131–2356 | 1.5 | Y90S-2 |
| 3.2A | 2900 | 792–1300 | 1688–3517 | 2.2 | Y90L-2 |
| 3.2A | 1450 | 198–324 | 844–1758 | 1.1 | Y90S-4 |
| 3.6A | 2900 | 989–1758 | 2664–5268 | 3 | Y100L-2 |
| 3.6A | 1450 | 247–393 | 1332–2634 | 1.1 | Y90S-4 |
| 4A | 2900 | 1320–2014 | 4012–7419 | 5.5 | Y132S1-2 |
| 4A | 1450 | 329–501 | 2006–3709 | 1.1 | Y90S-4 |
| 5A | 2900 | 2019–3187 | 7728–15455 | 15 | Y160M2-2 |
| 5A | 1450 | 502–790 | 3864–7728 | 2.2 | Y100L1-4 |
| 6A | 1450 | 724–1139 | 6677–13353 | 4 | Y112M-4 |
| 6A | 960 | 317–498 | 4420–8841 | 1.5 | Y100L-6 |
Informacija, reikalinga norint teisingai pasirinkti modelį
Reikalingas oro srautas
Pateikite projektinį oro srautą m³/h ir įprastą veikimo diapazoną, jei įmanoma.
Slėgio reikalavimas
Pateikite bendrą slėgį, statinį slėgį arba apskaičiuotą visos ortakių sistemos varžą.
Oro terpė
Patikrinkite, ar terpė yra švarus oras, dulkėtas oras, karštas oras, ėsdinančios dujos ar kitos proceso dujos.
Temperatūra ir aukštis virš jūros lygio
Darbinė temperatūra ir aikštelės aukštis turi įtakos dujų tankiui, slėgiui ir variklio galios skaičiavimui.
Montavimo kryptis
Patvirtinkite sukimosi kryptį, išleidimo kampą, įleidimo angos orientaciją ir laisvą montavimo vietą.
Elektros reikalavimas
Pateikite įtampą, dažnį, variklio apsaugos lygį ir bet kokius projektui{0}}specifinius prekės ženklo reikalavimus.
Tipiški pramoninio vėdinimo pritaikymai
Gamyklos vėdinimas
Bendra oro mainai pramoniniams pastatams, cechams ir gamybinėms patalpoms.
Dirbtuvių išmetimas
Šilto oro, kvapo ir įprasto proceso oro išleidimas ten, kur tinkama terpė.
Oro tiekimo sistemos
Šviežio{0}}oro tiekimas ir pagalbinis oro tiekimas įprastoms pramoninėms aplinkoms.
Įrangos kambariai
Vėdinimo ir šilumos šalinimo{0}}palaikymas mašinų patalpose ir komunalinėse patalpose.
Sandėlio oro cirkuliacija
Oro cirkuliacijos ir išmetimo atrama sandėliavimo patalpoms ir didelėms uždaroms patalpoms.
Vėdinimo įranga
Pagalbinis oro srautas mašinoms, gamybos įrangai ir bendroms ortakių sistemoms.
Galimos konfigūravimo parinktys
| Prekė | Galimas variantas | Pasirinkimo tikslas |
|---|---|---|
| Pavaros tipas | A-tipas, C-tipas arba D-tipas | Suderinkite pajėgumus, priežiūros nuostatas ir įrengimo išdėstymą |
| Variklis | Įtampa, dažnis, apsaugos lygis ir prekės ženklo parinktys | Suderinkite vietinį maitinimo šaltinį ir projekto specifikacijas |
| Rotacija / Išėjimas | Sukimas pagal laikrodžio rodyklę arba prieš{0}}prieš laikrodžio rodyklę ir pritaikytas išleidimo kampas | Pritaikykite kanalų išdėstymą ir laisvą montavimo vietą |
| Bazinis rėmas | Standartinis arba projektinis{0}}plieninis pagrindas | Palaikykite montavimo tikslumą ir surinkimą vietoje |
| Priedai | Įleidimo sklendė, lanksti jungtis, vibracijos izoliatorius ir apsauga | Pagerinti sistemos integravimą ir veiklos saugą |
Pasirinkite ventiliatorių seriją pagal faktines darbo sąlygas
Alternatyvi bendroji ventiliacijos serija, parenkama pagal faktinį darbo tašką. Dulkių surinkimo ventiliatoriai
Dulkėmis{0}}prikrautam oro srautui ir dulkių surinkimo sistemoms. Katilas ir aukštos{0}}temperatūros ventiliatoriai
Karštoms išmetamosioms dujoms, katilo traukai ir aukštos{0}}temperatūros išmetimui. Korozijai{0}}Atsparūs ventiliatoriai
Cheminių išmetamųjų dujų ir korozinių dujų aptarnavimui.
4-72 Išcentrinio vėdinimo ventiliatoriaus DUK
Kam daugiausia naudojamas 4-72 išcentrinis ventiliatorius?
Jis daugiausia naudojamas gamyklos vėdinimui, dirbtuvių ištraukimui, oro tiekimui,{0}}patalpų vėdinimui ir įprastoms pramoninėms oro{1}}vėdinimo sistemoms.
Ar 4-72 ventiliatorius gali susidoroti su dulkėtu oru?
Standartinis 4-72 ventiliatorius skirtas švariam orui arba nerūdijančioms dujoms. Prieš naudojant dulkių surinkimo sistemoje, reikia peržiūrėti dulkių koncentraciją, dalelių dydį ir dilimo lygį.
Kaip pasirinkti A-tipą, C-tipą ir D-tipą?
Pasirinkimas priklauso nuo ventiliatoriaus dydžio, greičio, variklio išdėstymo, priežiūros pasirinkimo ir įrengimo vietos. A-tipas yra kompaktiškas, C-tipas suteikia diržo-pavaros lankstumo, o D-tipas naudoja atskirą veleno ir movos išdėstymą.
Kokia informacija reikalinga citatai?
Pateikite oro srautą, bendrą slėgį, terpę, temperatūrą, aukštį virš jūros lygio, įtampą, dažnį, sukimosi kryptį, išleidimo kampą, kiekį ir bet kokius{0}}projekto variklio ar priedo reikalavimus.
Nusiųskite savo 4-72 ventiliatoriaus pareigų tašką
Nusiųskite oro srautą, bendrą slėgį, terpę, temperatūrą, pavaros pasirinkimą, montavimo kryptį ir kiekį. QIYUE FAN peržiūrės tinkamą modelį, variklį ir išleidimo angos išdėstymą.
